紧凑型高压电阻器 High Voltage Resistors for Compact Circuitry
- - 预充电阻系列

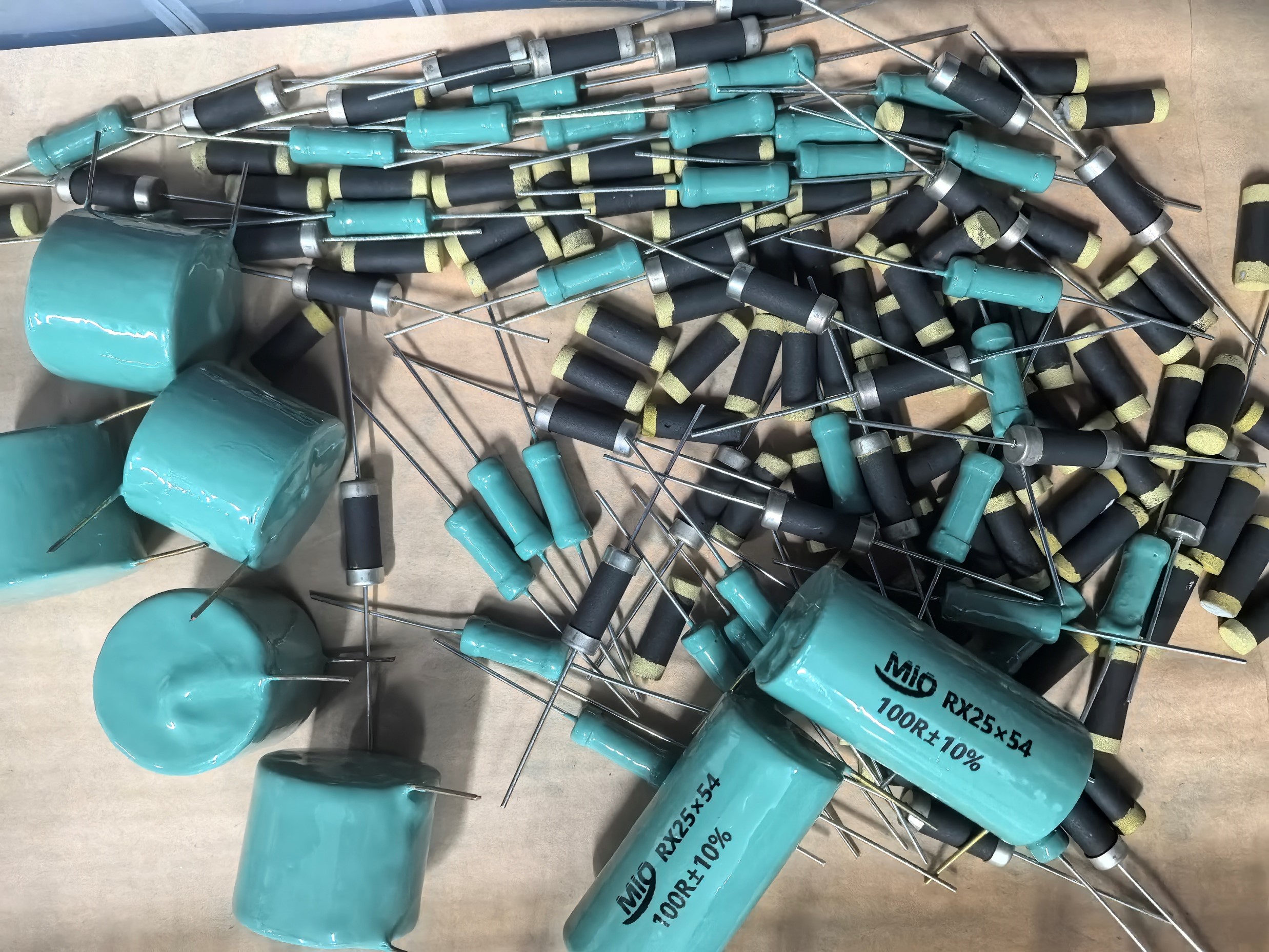

BCR25H系列陶瓷吸能电阻，是由100%活性基元与陶瓷粉体高温烧结而成的无机实心电阻，其吸能特性在于通体导电，外层包封环氧树脂材料，具有能量密度高、过流能力强、耐高压、高频无感、防潮耐湿性能等优点，且两侧装有引脚，适用于PCB安装。在短时间内可吸收随机强脉冲能量泄放，广泛适用于高压电源、脉冲电源、感应加热、激光、雷达、医疗设备等行业，用于充电限流、放电、过压保护、高压分压、脉冲吸收等领域。
-----
██▐ 技术特点：
█ 高频无感，工作频率可达兆赫级
█ 能量密度高，短时吸能＞300J/cm3
█ 尺寸紧凑
█ 带安装引脚，用于PCB安装
█ 高dv/dt（dI/dt）高压瞬变耐受能力
█ 工作温度高，可短时耐受200℃
█ 原材料满足UL94-V0标准
██▐ 物理特性：
█ 产品精度：±10%，±20%
█ 产品密度：2.4g/cm3~2.8g/cm3
█ 温度系数：-300ppm/℃~-800ppm/℃
█ 比热容：0.9-1.0 J/ (g ℃)
█ 长期工作温度：-20℃~+150℃
█ 热传导率：4W/m*℃
██▐ 主流产品技术参数：
|
型 号 |
阻值 （Ω） |
阻值精度 |
最大能量（J/cm3） |
尺寸(电阻基体) |
|
|
直径（mm） |
厚度（mm） |
||||
|
BCR25H |
2~500 |
±10% |
300 |
25.5±0.5 |
25.5±0.5 |
|
最大工作电压（kV）： |
50Hz工频，rms：2.4×(1.8R/t)0.3 |
||||
|
最大脉冲电压（kV）： |
1.2/50μs冲击 ：1.26R×(-1+√(1+33/R) ) 10/1000μs冲击 ：0.0627R×(-1+√(1+658/R) ) 500/5000μs冲击：0.0126R×(-1+√(1+3288/R) ) |
||||
|
包封：耐高温环氧树脂涂覆，表面光滑坚硬，外观良好。 引脚：电阻端面喷铜处理，然后采用高熔点焊剂焊接黄铜引脚，电气性能良好。 焊接：引脚采用弹片设计，每颗电阻均为8 脚固定，PCB安装简单稳定。焊剂建议使用熔点低于230℃的活性温和焊剂。 |
|||||
